16 ports panel antenna 698-2690Mz H65° 17dBi 2°~12° tilt antenna integrated remote control unit antenna

Electrical Specifications

Frequency range(MHz)

R1/R2:698~960×2

Y2/Y3/Y4/Y6:1710~2690×4

698~806

790~862

824~894

880~960

1710~1990

1920~2200

2200~2490

2490~2690

Polarization

±45°

Gain at mid tilt (dBi)

15.6

16.0

16.2

16.4

16.7

17.0

17.4

17.5

Gain over all tilts(dBi)

15.5±0.5

15.9±0.5

16.1±0.5

16.3±0.6

16.6±0.5

16.8±0.6

17.2±0.6

17.4±0.5

Horizontal 3dB beamwidth()

65±6

64±5

63±5

62±6

67±7

64±6

61±5

60±6

Vertical 3dB beamwidth(°)

9.0±0.5

8.4±0.4

8.0±0.5

7.7±0.4

6.1±0.5

5.4±0.4

4.7±0.4

4.3±0.3

Front to back ratio (dB) Total  power,±30°

>22

>25

>25

>25

>25

>25

>25

>25

Cross polar ratio (dB) (at Boresight)

>18

>19

>20

>20

>17

>18

>17

>18

Cross polarratio (dB) (over Sector)

>8

8

>8

>8

>6

>4

>4

>4

Electrical downtilt(°)

2~10

2~10

Sidelobe suppression (dB)

(First sidelobe above main beam)

>15

>15

>15

>15

>15

>16

>16

>16

VSWR

<1.5

<1.5

Isolation:intra-system  (dB)

>25

>25

Isolation:inter-system  (dB)

>25

>26

Intermodulation IM3 (2×43dBm  carrier)

≤-153 dBc

≤-153 dBc

Impedance (Q

50

50

Max.power per input (W)@50℃

500

200

Lightning protection

Dc Ground

Electrical Specifications

Frequency Range(MHz

Y1/Y5:1427~2690×2

1427~1518

1710~1990

1920~2200

2200~2490

2490~2690

Polarization

±45°

Gain at mid tilt (dBi)

15.6

16.8

17.1

17.2

17.4

Gain overall tilts (dBi)

15.5±0.5

16.7±0.5

17.0±0.5

17.1±0.5

17.2±0.6

Horizontal 3dB beamwidth(°)

72±7

64±6

62±5

63±6

60±5

Vertical 3dB beamwidth(°)

8.6±0.6

6.9±0.6

6.1±0.5

5.4±0.5

4.9±0.4

Front to back ratio (dB) Total  power,±30°

>25

>25

>26

>27

>28

Cross polar ratio (dB) (at Boresight)

>16

>17

>18

>18

>20

Cross polarratio (dB) (over Sector)

>6

>6

>4

>4

>4

Electrical downtilt(°)

2~12

Sidelobe suppression (dB)

(First sidelobe above main beam)

>15

>16

>16

>17

>17

VSWR

<1.5

Isolation:intra-system  (dB)

>23

>26

>26

>26

>26

Isolation:inter-system  (dB)

>26

Intermodulation IM3 (2×43dBm  carrier)

≤-153 dBc

Impedance(2)

50

Max.power per input (W)@50℃

200

上Lightning protection

Dc Ground

Mechanical Specifications

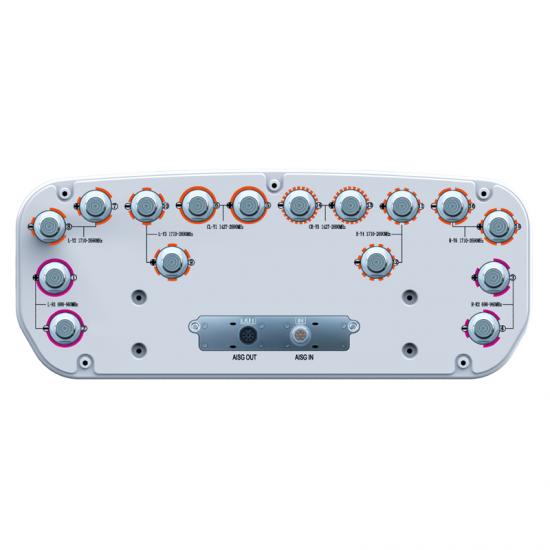

16×4.3-10 Female

Connector position

Bottom

Height ×width×depth (mm)

2769×499×198

Packing size (mm)

2960×565×265

Antenna weight (kg)

52.5

Installation kit weight (kg)

4.1(2 units)

Packing weight (kg)

65.3

Wind load (N,at 150km/h) Frontal/Lateral/Rearside

1020/300/1325

Max.wind velocity (km/h)

216

Radome material

GFRPP

Radome color

Gray

Operating temperature(℃)

-50~65

Mounting hardware(mm)

φ50~Φ115

Integrated RET Properties

RET type

Integrated  (Replaceable)

RET protocol

AISG 2.0/3GPP

Powersupply(V)

10-30 DC

Power consumption(W)

≤0.6 (Idle,12V),≤6 (In motion,12V)

Adjustment time(Full Range)

<4Mins

Adjustment cycles

>50,000

Temperature range(℃)

-40~65

Lightning protection

3KA(8/20μs)@Pin5 &Pin3;

5KA(8/20μs)@Pin1/Pin6 &Pin7

Connectors

2×8 Pin circle connector according to IEC60130-

9 and AISG.

Daisy chain in:Male,Daisy chain out:Female

Pin1:12V;Pin3:RS485B;Pin5:RS485A;Pin6:10-30V; Pin7:GND;Pin2&Pin4&Pin8:N/C
